TVLogic LUM-242G
24" 4K / UHD HDR Monitor
24吋 4K 專業監看螢幕
LUM-242G是24英寸UHD分辨率（3840 x 2160）監視器，最大亮度為500nit，對比度為1200：1，廣色域，寬視角。
配備4個BNC（2×12G-SDI + 2×3G-SDI）和HDMI 2.0接口，它通過單鏈路12G-SDI，Quad 3G-SDI和HDMI 2.0支持高達4K / 60p的各種視頻格式。
除了波形監視器和矢量示波器等各種專業功能外，LUM-242G還提供HDR仿真功能以及PQ，HLG和SLog3的HDR EOTF。
_结果.png)

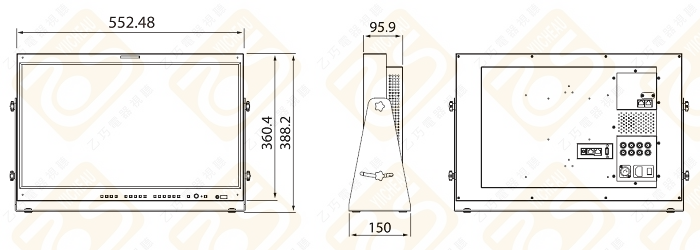

主體尺寸
主機：552.48 × 360.4 × 95.9 mm
含機架：586.13 × 388.2 × 150 mm
重量：10.3 kg
_结果.png)
產品亮點
• 24 吋真 UHD 解析度 (3840×2160)

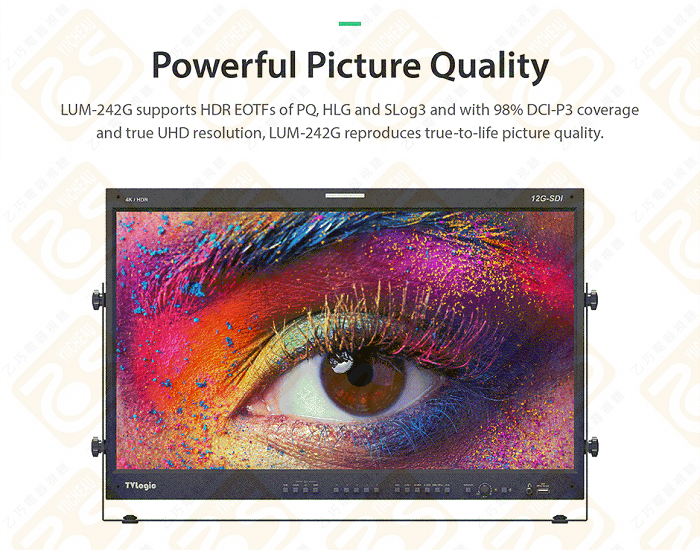

• 98% 的 DCI-P3 色域覆蓋率
• 10.7 億種色彩（10 位元）
• 峰值亮度 500 尼特
• HDR（PQ、HLG）
• 12G-SDI 單連結 4K/UHD
• 3G-SDI 四連結方分和 2-S.I. 4K/超高清
• 波形/向量示波器
• 16聲道音訊電平表
• 焦點輔助/標記
• 時間碼顯示
• UMD 顯示
• 僅藍色/單色
• 各方面
• 亮度（Y’）區域檢查
• 隱藏式字幕（CC-608、CC-708）
• 水平/垂直延遲
• 計數
SD/HD 的 1:1 像素映射模式
顯示原始影像分辨率，不縮放以匹配特定分辨率或縱橫比。
_结果.png)

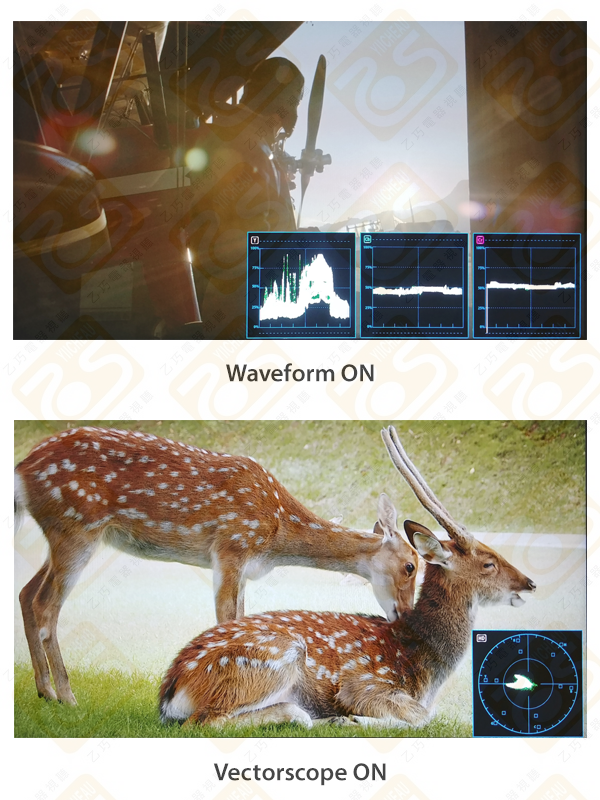

波形/向量示波器
波形Y：以波形形式顯示輸入訊號的亮度（Y’）、Cb、Cr成分。
向量示波器：將輸入訊號的顏色分量「B-Y」和「R-Y」顯示到 X-Y 軸上。
_结果.png)
_结果.png)
_结果.png)
_结果.png)
規格
| 螢幕 | 尺寸 | 23.8 吋 |
| 解析度 | 3840 × 2160 (16:9) | |
| 像素間距(H×V) | 0.137 × 0.137 mm | |
| 色彩深度 | 1.07B | |
| 可視角度(H/V) | 178° / 178° | |
| 白色亮度 | 540 cd/m² (中心) | |
| 對比 | 1200 : 1 | |
| 顯示範圍(H×V) | 526 × 296 mm | |
| 輸入介面 | 1×HDMI | HDMI 輸入 |
| 4×BNC | 12G-SDI A/B、3G-SDI C/D 通道輸入 | |
| 輸出介面 | 4×BNC | 12G-SDI A/B、3G-SDI C/D 通道輸入 (主動通道) |
| 輸入訊號 | 12G-SDI | 12 Gb/s |
| 6G-SDI | 6 Gb/s | |
| 3G-SDI | 2.970 Gb/s | |
| HD-SDI | 1.485 Gb/s | |
| HDMI | 480p/720p/1080p/2160p | |
|
SDI 輸入訊號格式 |
SMPTE-425M-A/B | 1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF) 1080i(60/59.94/50) |
| SMPTE-274M | 1080i (60/59.94/50) 1080p (60/59.94/50) |
|
| SMPTE-296M | 720p (60/59.94/50) | |
| SMPTE-260M | 1035i (60/59.94) | |
| SMPTE-125M | 480i (59.94) | |
| ITU-R BT.656 | 576i (50) | |
| SMPTE ST 2036-1:2009 | 3840×2160 (23.98/24/25/29.97/30/50/59.94/60p) | |
| SMPTE ST 2048-2:2011 | 2048×1080 (23.98/24/25/29.97/30p/psf, 47.95/48/50/59.94/60p) | |
| SMPTE ST 2081 | 3840×2160 (30/25/24p) | |
| SMPTE ST 2082 | 3840×2160 (60/50/30/25/24p) | |
| 音訊輸入 | 嵌入式音訊 / 類比立體聲 (Phone jack) | |
| 音訊輸出 | 內建揚聲器 (立體聲) / 類比立體聲 (Phone jack) | |
| 電源 | DC 24 V / AC 100~240 V (50~60 Hz) | |
| 功耗 | 85 W | |
| 工作溫度 | 0℃ 至 35℃ | |
| 儲存溫度 | -20℃ 至 60℃ | |
| 主體尺寸 (mm) | 552.48 × 360.4 × 95.9 mm | |
| 主體尺寸含支架 | 586.13 × 388.2 × 150 mm | |
| 重量 | 10.5 kg | |
| 基本配件 | AC 交流電源線、支架 | |
※商品資訊僅供參考，詳細規格與配件，請依各官方公佈或實際商品為準。
